Тип 1+2 PV SPD | Y-соединение | Нет резервного предохранителя | LPL III - IV

Способная защита с прямым ударом для фотоэлектрических массивов-когда пространство и расстояние ограничены.

Эти импульсные ток молнии и остановки всплесков (тип 1+2) специально построены для постоянного тока фотоэлектрических систем, которые используют внешнюю систему молнии (LPS), но не могут поддерживать необходимое расстояние разделения «s». Устройства объединяют способность типа 1 для импульсивных токов молнии с подавлением всплесков 2 типа для защиты инверторов, струн и шинных баров постоянного тока.

Y-соединение для надежной, устойчивой к сбои.

Соединение Y-типа делает рабочие дирижеры более устойчивыми к разломам Земли, помогая стабилизировать сеть PV DC в требовании условий заземления и средах-потенциальных средах.

Интегральная безопасность-не требуется резервного предохранителя.

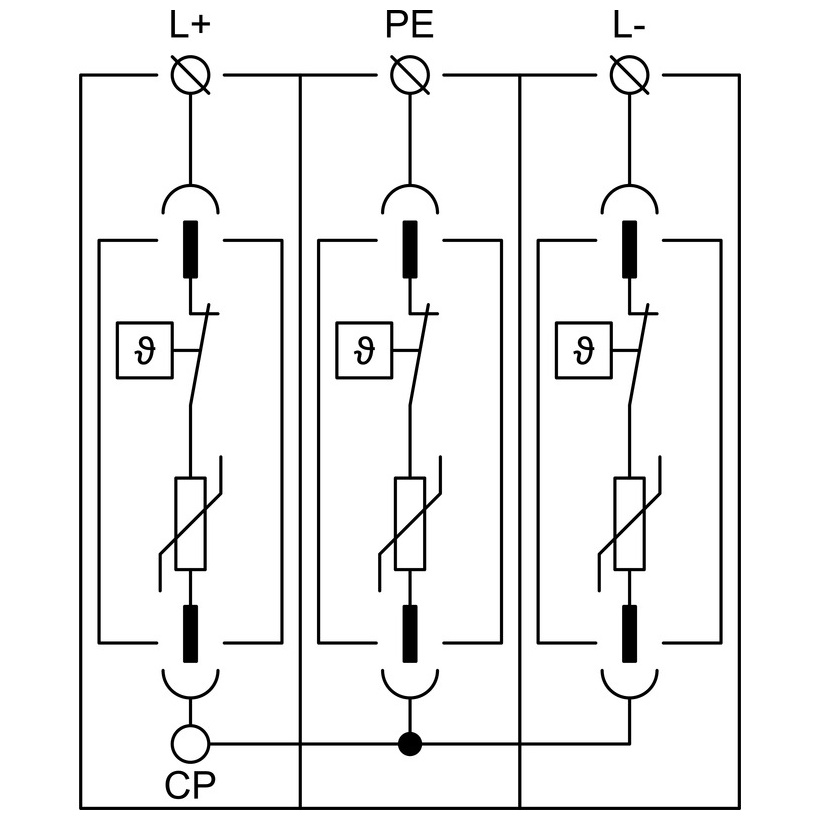

Каждый вариант сектора между L+, L– и PE оснащен внутренним отключением теплового оборудования. На переменном сроке жизни (перегрев) разъединители, чтобы прервать ток постоянного тока и обеспечить четкую индикацию неисправности. Специальная конструкция разъединения обеспечивает установку без отдельного резервного предохранителя, упрощения координации и сохранения пространства.

Комплексная защита фотоэлектрической системы.

Обеспечивая эквипотенциальную связь положительных и отрицательных автобусов, эти арестователи уменьшают повреждающие переходные перенапряжения из -за атмосферных разрядов, включая прямые удары молнии в фотоэлектрическую систему, а также переключение событий. Они подходят для уровней молнии LPL III и IV, охватывающих большую часть развертывания на крыше и C & I.

Служба и варианты мониторинга.

M Индикация: съемный (плагин) Конструкция модуля для быстрой замены и минимизированного времени простоя.

Индикация DS: контакт удаленного мониторинга для передачи сигналов состояния в ПЛК/SCADA/Alarm.

Типичные приложения

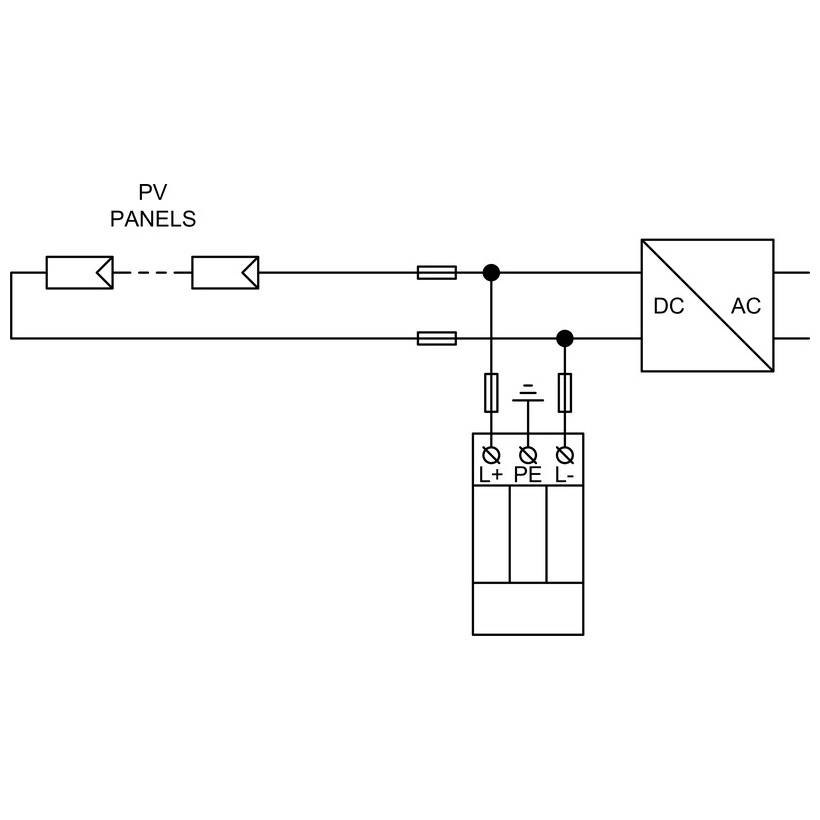

PV Combiner/Re-Combiner Boxes и инвертор DC входы, где расстояние разделения «S» не достижимо

Крыша и коммерческие/промышленные предприятия, оснащенные внешними LPS

Модернизация проектов, требующих скоординированной защиты типа 1+2 без добавления резервных предохранителей

Ключевые особенности с первого взгляда

Тип 1 + 2 ПВ

Y-соединение-устойчивое к разломам на земле рабочих проводников

Внутренние тепловые отключения на L+, L–, PE; Прерывание тока постоянного тока при ошибке

Не требуется резервного предохранителя благодаря специальной конструкции разъединения

Для PV DC с внешней LPS, когда расстояние разделения «S» не наблюдается

Подходит для LPL III -IV

Параметры: M = съемный модуль, DS = удаленный мониторинг
